Descripción
Recomendaciones para el uso
- No exceder a la carga máxima de uso grabada WLL en kg sobre la tuerca del eslabón rápido.
- Inspección visual sistemática del cierre completo de la tuerca, ningún hilo debe ser visible.
- Maillon Rapide a utilizar sólo en la dirección longitudinal (eje mayor).
- Cada Maillon Rapide debe estar sujeto a la inspección visual regular. En caso de duda sobre el producto, es la responsabilidad del usuario que realizar la sustitución.
- Cerrado con una llave al par de apriete especificado, el Maillon Rapide se convierte en conector permanente.
Par de apriete (N.m)
| Ø F | 2,5 | 3,0 | 3,5 | 4,0 | 5,0 | 6,0 | 7,0 | 8,0 | 9,0 | 10,0 | 12,0 | 14,0 | 16,0 | 18,0 | 20,0 |
| Apriete | 0,15 | 0,30 | 0,60 | 0,70 | 0,80 | 1,20 | 2,50 | 3,00 | 4,50 | 7,00 | 9,00 | 12,00 | 18,00 | 30,00 | 40,00 |
- Maillon Rapide para conectar sólo con un elemento del mismo material.
- En fijación con una cadena, el Maillon Rapide tiene que ser de mismo diámetro que este última.
- Nunca conectar un eslabón con una cadena de levantamiento.
- En ambiente salino, considerar solo el uso del Maillon Rapide de acero inoxidable.
- EPI Norma En 362 & EN 12275: proveer al folleto de utilización con cada Maillon Rapide para la venta o utilización como conector para EPI (Equipo de Protección Individual).

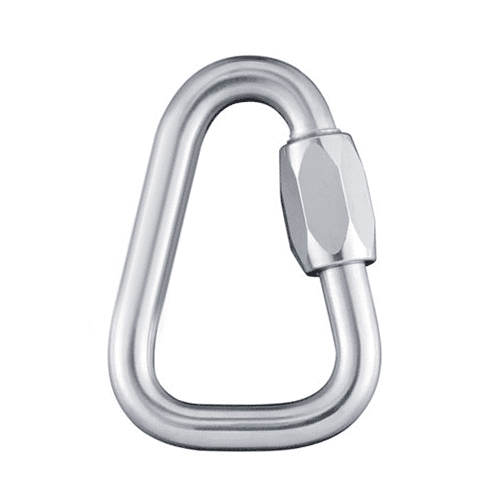

Acero inox 316L
| Varilla | Tuerca | |
|---|---|---|
| Ref | Norma X2 Cr Ni | Norma X2 Cr Ni |
| Mo 17-12-2 (1.4404) | idem | |
| AISI 316L | idem |
• Acero de tipo 18/12 al cromo-molibdeno con poco carbono, exento de riesgo de corrosión intergranular.
• Puede utilizarse en todos los ámbitos en los cuales residen los aceros de tipo 18.10, excepto en el ácido nítrico.
• Su contenido de 2/2,5 de molibdeno permite utilizarlo en un campo más amplio que el reservado a los aceros de tipo 18.10, en particular en presencia de ácido sulfúrico, de cloruro (ambiente marino).

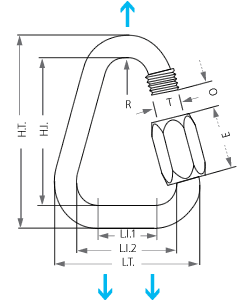

| Referencia | Diámetro | Dimensión – mm | Peso | CMU | CR | Petición de precio | ||||||||||
| mm | pulg. | L.T. | L.I.1 | L.I.2 | H.T. | H.I. | O | E | R | T | g | kg | kg | Cantidad | ||
| MRDI07.0 | 7 | 9/32″ | 51 | 21 | 37 | 63 | 49 | 8,5 | 21,5 | 8 | 10 | 59 | 625 | 3125 | ||
*CMU: carga de trabajo máxima
*CR: Carga de rotura.
